У сфері прецизійного лікування променевої онкології брахітерапія-метод, який розміщує радіоактивні джерела безпосередньо в цільовій зоні пухлини або поблизу неї-стала життєво важливим методом лікування багатьох солідних пухлин, таких як рак простати, шийки матки та молочної залози. Він пропонує переваги високої дози опромінення та мінімального пошкодження навколишніх здорових тканин. Критично важливим пристроєм, що забезпечує таку точну доставку, є тонкий, але незаміннийбрахітерапевтична голка. Він служить не тільки як канал доставки для радіоактивних джерел, але і як просторова система координат для розподілу дози. Навіть мікронні-відхилення в його ефективності можуть призвести до значних помилок у результатах лікування. Тому процес його виготовлення далекий від звичайної металообробки; це надзвичайний виклик інтеграції над-точної машинобудування, матеріалознавства та суворого управління якістю. Кваліфікований виробник повинен впроваджувати принципиточність, надійність і безпекав кожну нанометрову-деталь-від сировини до готової продукції.

I. Початкова точка розробки мікрон-рівня: точне формування корпусу голки

Виробництво починається з медичної{0}}нержавіючої сталі або трубки з титанового сплаву, яка відповідає таким стандартам, якASTM F138/F139. Перед складуванням ця сировина проходитьспектральний аналіз, тестування механічних характеристик і перевірка біосумісностідля забезпечення чистоти та консистенції. У чистій кімнаті класу 10 000 із постійною температурою та вологістю багато{3}}осьові точні верстати з ЧПК виконують перший основний процес:різання-фіксованої довжини та формування.

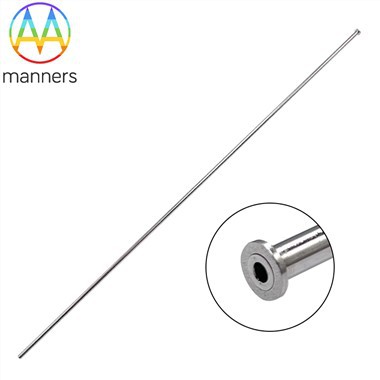

Трубки нарізаються за -зазначеною замовником або стандартною довжиною (звичайні розміри: 150 мм, 200 мм, 250 мм), з допусками на довжину, що контролюються в межах±0,05 мм. Згодом формується точна холодна висадка або токарна обробка з ЧПУЛюер-Локабо інший спеціальний інтерфейс на одному кінці трубки для підключення до аплікаторів або фіксуючих пристроїв для обробки після завантаження. Точність обробки цього інтерфейсу має вирішальне значення: вона повинна забезпечуватиабсолютно безпечне,{0}}непроникне з’єднанняз обладнанням для обробки, витримують багаторазові вставки/видалення без деформації. Навіть незначне ослаблення може спричинити відхилення в шляху доставки радіоактивного джерела.

II. Геометрія кінчика голки: фізична основа мистецтва пунктуації

Кінчик голки є «першопрохідцем» проникаючої тканини; його геометрія безпосередньо визначає стійкість до проколу, точність траєкторії та ступінь пошкодження навколишніх тканин. Виробники зазвичай пропонують три основні моделі-Одинарна фаска, подвійна фаска та Mitsubishi (потрійна фаска)-кожен оптимізований для конкретних клінічних сценаріїв.

Одинарний скошений наконечник: Класичний дизайн. Асиметрична сила під час проколу викликаєконтрольований невеликий прогин, які досвідчені лікарі можуть використовувати для точного коригування. Скіс створює чітку «точку відлуння» під ультразвуковим або комп’ютерним зображенням, допомагаючи інтраопераційній локалізації.

Подвійний скошений наконечник: Симетричний дизайн «наконечника» забезпечує aбільш пряма траєкторія проколу. Ідеальний для глибоких проколів тканин, що потребують точного вертикального введення (наприклад, трансперинеальна біопсія передміхурової залози), він забезпечує геометричну точність для паралельного розміщення кількох-голок-, що є критично важливим для планування дози.

Наконечник Mitsubishi (потрійний фасок).: Має три симетричні ріжучі кромки. Під час ротаційного введення церозрізає, а не ущільнює щільну тканину(наприклад, фіброзна тканина молочної залози або певні пухлини), що значно зменшує стійкість до проколу. Це покращує-відсотки успішності першого проходження, мінімізує зміщення тканин і забезпечує узгодження із запланованими до операції положеннями.

Формування кінчика голки залежить віднад-технологія шліфування. Шліфувальні круги з алмазу або кубічного нітриду бору (CBN) під керуванням комп’ютера шліфують фаски для створення кутів із точністю до мікрон-масштабу. Основні показники якості включаютьгострота ріжучої кромки(сила проникнення нижче встановленого порогу) іобробка поверхні(дзеркально-як за допомогою електрополірування). Ідеальний кінчик голки врівноважує жорсткість із мінімальною силою проникнення для плавного входу в тканину, прокладаючи шлях для точного розміщення радіоактивного джерела.

III. Точність і прохідність світлового потоку: «шосе» для радіоактивних джерел

Голки для брахітерапії порожнисті; їхні просвіти служать каналами для радіоактивних джерел (наприклад, насіння Ir-192) для подорожі вперед і назад.Точність розмірів внутрішнього діаметраігладкість внутрішньої стінкибезпосередньо впливає на плавність руху джерела та повторюваність позиціонування. Допуски на внутрішній діаметр зазвичай контролюються в межах±0,02 мм, що досягається за допомогою процесів точного малювання або хонінгування.

Для досягненнянад-гладка обробка (Ra < 0,2 мкм). Це мінімізує опір тертю під час руху джерела, запобігаючи застряганням або помилкам позиціонування, викликаним тертям. Це також зменшує адсорбцію та залишковий радіоактивний матеріал на стінці просвіту.

IV. Точні маркування калібрування: просторові шкали для глибини обробки

На корпусах голок нанесено чіткі позначки глибини (наприклад, кожні 5 мм або 10 мм). Це не прості відбитки, апостійні позначкиза допомогою лазерного гравірування або точного травлення. Точність маркування повинна суворо відповідати фактичній довжині голки з похибкамиРівень ±0,1 мм.

Під -контролем УЗД або КТ лікарі покладаються на ці позначки, щоб точно контролювати глибину введення, гарантуючи, що кінчик голки досягнеПланування цільового обсягу (PTV). Нечіткі або неточні позначки безпосередньо спричиняють відхилення у розподілі дози, що загрожує безпеці та ефективності лікування.

V. Сувора система контролю якості протягом усього життєвого циклу

дляМедичні пристрої високого{0}}класу III ризикуРозроблений для перевезення радіоактивних матеріалів, якість – це не останній етап перевірки, а основний принцип, вбудований у кожен етап виробництва. ВідповідністьISO 13485 (Система управління якістю медичних виробів)іISO 9001 (система управління якістю)є основною вимогою до виробників. Це означає, що весь процес-від проектування, закупівель, виробництва та інспекції до-післяпродажного обслуговування-має відбуватися під задокументованим, відстежуваним і постійно вдосконалюваним керуванням.

Вхідний контроль якості (IQC): серійна-за-серійна перевірка всієї сировини (трубки, пластикові гранули), перевірка сертифікатів матеріалів і звітів про біосумісність.

У -контролі якості процесу (IPQC): Контрольні точки перевірки після кожного критичного процесу. Наприклад, оптичні проектори перевіряють кут наконечника та гостроту після-шліфування; обробка поверхні перевіряється після-полірування; точність позиції маркування перевіряється після-гравірування.

Остаточний контроль якості (FQC) і 100% повна перевірка: Кожна брахітерапевтична голка проходить суворе комплексне тестування перед випуском:

Перевірка розмірів: високоточні відеовимірювальні системи, мікрометри тощо, перевіряють зовнішній/внутрішній діаметр, довжину, відстань між маркуванням, розміри інтерфейсу й інші важливі параметри.

Функціональне тестування та тестування продуктивності:

Тест на прохідність: Змодельовані джерельні стрижні або стандартні вимірювальні прилади заданих діаметрів перевіряють вільні просвіти.

Випробування сили проколу: Максимальна сила проникнення вимірюється на матеріалах,-які імітують тканину (наприклад, на желатині певної-концентрації), щоб підтвердити різкість.

Тест безпеки підключення: Перевіряє міцність з’єднання та герметичність між роз’ємами Luer і стандартними інтерфейсами.

Тест на жорсткість: Вимірює відхилення під заданими навантаженнями на згинання, щоб уникнути надмірного згинання під час проникнення в тканину.

Випробування на біосумісність і стерильність: Проводиться для кожної партії, щоб забезпечити відповідністьISO 10993стандарти. Після стерилізації за допомогою етиленоксиду (ЕО) або гамма-опромінення продукти проходять перевірку на стерильність і аналіз залишків ЕО.

Контроль пакування та маркування: Готові продукти запечатуються в стерильні пакети з мікробними бар’єрними властивостями в чистому середовищі. Упаковка проходить перевірку на герметичність і моделювання транспортування (вібрація, падіння, зміна температури-вологості), щоб підтримувати стерильність до доставки в лікарню. Інформація на етикетці (назва продукту, технічні характеристики, номер партії/серії, стерилізація/термін придатності) має бути чіткою та точною, що забезпечує повне-відстеження життєвого циклу.

VI. Налаштування: від стандартних продуктів до персоналізованих рішень

Сучасна брахітерапія підкреслюєіндивідуальні-плани лікування пацієнта. Провідні виробники пропонують не тільки стандартні продукти, але й надійні можливості індивідуального налаштування. Лікарі або медичні фізики можуть надавати 2D-малюнки або 3D-моделі на основі конкретних планів лікування (наприклад, імплантація насіння простати), налаштовувати голки з унікальною довжиною, розмірами (наприклад, 17G, 18G), типами наконечників або спеціальними маркуваннями (наприклад, маркери глибини для конкретних шаблонів). Ця можливість «build{13}}to-print» гарантує, що пристрої ідеально відповідають індивідуальній анатомії пацієнта та планам лікування, підвищуючи точність формування дози до нових висот.

Висновок

Високоякісна-голка для брахітерапії є продуктом прецизійної технології виробництва та найвищої філософії управління якістю. Починаючи з мікрон{2}}контролю сировини, він проходить десятки точних процесів і сотні суворих випробувань, перш ніж стати точним,-рятівним інструментом у руках лікарів. В епоху прецизійної променевої терапії невпинне прагнення до точності виробництва є найбільшою повагою до життя та здоров’я пацієнтів.
