У малоінвазивних хірургічних інструментах і прецизійних медичних пристроях існує постійна потреба в компонентах, які можутьгнучко переміщатися по складних шляхах, стабільно передавати обертальний момент і автоматично повертатися в прямий стан після згинання. Theнапів{0}}жорстка лазерна-гіпотрубка з прорізамиє ідеальним рішенням для цього попиту. Він не такий м’який, як повністю гнучка трубка, і не такий негнучкий, як жорстка трубка, він досягає вишуканого балансу між ними. У цій статті детально аналізується, як виробники використовують високо-точне лазерне різання, щоб вирізати складні прорізи в металевих трубах, 赋予材料可控弹性,并同时实现看似矛盾的 "弹回"与扭矩传递特性.

I. Філософія дизайну: пошук золотої середини між жорсткістю та гнучкістю

Конструкція сердечника напів{0}}жорсткої гіпотрубки з щілинами передбачає вирізання ряду точно визначенихпоперечні або спіральні прорізиу безперервну металеву трубу (зазвичай з нержавіючої сталі або нітинолу). Ці слоти не розташовані випадковим чином, а відповідають механічно оптимізованим, структурованим шаблонам. Філософія дизайну базується на трьох принципах:

Створення локалізованих гнучких петель: прорізи створюють навмисні тонкі «шарнірні області» в стінці труби. Під впливом поперечних навантажень напруга концентрується на цих петлях, що дозволяє трубі передбачувано згинатися навколо цих точок.

Збереження глобальної структурної наступності: викликають-суцільні сегменти між слотамиперетинки або містки-підтримуйте загальну цілісність труби. Ці полотна сприймають і передають осьові сили поштовху/тяги і, що важливо,обертальний момент.

Регулювання жорсткості при вигині та відновлення пружності: Точним контролемширина, глибина, крок і візерунок (поперечний, спіральний або гібридний), інженери можуть "програмувати" трубкупружинна нормаі еластична відновлююча сила-подібно до конструкції пружини. Мета: повне пружне повернення до прямолінійності після згинання, свідсутність пластичної деформації.

II. Лазерне різання: «Інструмент для гравірування» для мікрон{1}}точності

Традиційна механічна обробка (фрезерування, дротова ерозія) не може забезпечити таку конструкцію-вона створює напругу, задирки та обмежену точність.Високоточна лазерна мікрообробка-, особливо волоконний або фемтосекундний лазер, є єдиним життєздатним рішенням.

Без{0}}контактна обробка усуває механічні навантаження: лазерне різання є без{0}}контактним, уникаючи стиснення або натягу на трубку. Це усуває залишкову напругу під час виробництва-, що має вирішальне значення для довговічності.

Мікрон{0}}точність і послідовність: Вимоги якнад-точне керування шириною/кроком щілиниідопуск зовнішнього діаметра ±0,01 ммнадійно досягаються лише за допомогою лазерів. Сучасні системи використовують високо-платформи руху й-візуальну компенсацію-в реальному часі, вирізаючи тисячі ідентичних слотів ізмікронна повторюваністьчерез метри тонкої трубки.

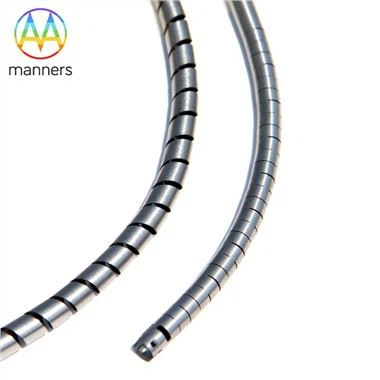

Свобода для складних візерунків: прості прямі поперечні прорізи, складні спіральні прорізи, візерунки в шаховому порядку або конструкції зі змінним кроком-– усе це легко запрограмувати.Спіральні прорізивідмінно підтримують ефективність крутного моменту під час згинання.

Контрольована зона-термічного впливу (HAZ): для термо{0}}чутливого нітинолу,надшвидкий фемтосекундний лазер "холодна обробка"мінімізує ЗТВ, зберігаючи супереластичність сплаву та забезпечуючи винятковупружинна продуктивність.

III. Інженерна реалізація основної продуктивності

Пружне відновлення (Springback)Це залежить від двох факторів: межі пружності матеріалу та конструкції щілини. Перевага-надається високоякісній нержавіючій сталі (наприклад, 304V) і надпружному нітинолу (NiTi). Нітинол пропонує8% еластичність(набагато вище, ніж у нержавіючої сталі), що забезпечує більші кути згинання та надійне відновлення. Оптимізація дизайну-слотаспіввідношення глибини прорізу-до-товщини стінкиіширина полотна-забезпечує, що напруга згину залишається нижчою за межу текучості матеріалу, запобігаючи постійній деформації.

Передача крутного моменту обертання (точність 1:1)Ось що відрізняє щілинні напів{0}}жорсткі гіпотрубки від звичайних пружин:ефективна передача крутного моменту навіть при згинанні. Рішення полягає в розумній геометрії слота.Спіральні щілини або сконструйовані шахові поперечні щілинистворити безперервні кутові шляхи сил у стінці труби. Коли проксимальний кінець обертається, крутний момент поширюється через нерозрізані перетинки як сила зсуву. Навіть зігнуті, ці перетинки залишаються з’єднаними, забезпечуючи ефективність крутного моменту. Мета дизайну: максимізувативідношення жорсткості на кручення до гнучкості на вигин.

Функція розвантаженняУ медичних приладах ці трубки виконують рольмеханічні амортизаториміж жорсткими компонентами (наприклад, ручками) і гнучкими частинами (наприклад, стержнями катетерів). Вони поглинають концентрацію напруги від відносного руху або згинання, запобігаючи втомному руйнуванню крихких з’єднань (зварних швів, з’єднань)-, значно підвищуючи загальну надійність пристрою.

IV. Основні технологічні навички для виробників

Постійне виробництво високо{0}}напів-жорстких гіпотруб із прорізами вимагає майстерного володіння ключовими виробничими можливостями:

Розширена база даних лазерних процесів: Оптимізовані параметри (потужність, частота, швидкість, допоміжний газ) для нержавіючої сталі/нітінолу, різні діаметри труб/товщина стінок. Забезпечуєзадирок-вільні зрізиі мінімальний ЗТВ.

Точне керування рухом +-інспекція в лінії: зберігає стабільне положення фокуса лазера під час-високошвидкісного різання. Вбудовані-системи бачення в реальному часі відстежують ширину/крок щілини для керування замкнутим{3}}контуром.

Спеціалізована пост{0}}обробка: Електрополірування видаляє мікро-задирки та шари оксиду з обрізаних країв. Це забезпечуєгладкі поверхні-з низьким коефіцієнтом тертяі усуває стрес-підйомники-, критичні для проходженнявипробування на втому під час -високого циклу.

Послуги проектування,-на основі моделювання: провідні виробники не просто «друкують на малюнок». ВикористанняАналіз кінцевих елементів (FEA), вони імітують жорсткість на вигин, ефективність крутного моменту, розподіл напруги та довговічність-для оптимізації геометрії слота для максимальної продуктивності та надійності.

Висновок

Напів{0}}жорстка лазерна-вирізана гіпотрубка з щілинами уособлює злиттяпружна механіка та вдосконалена мікрообробка. Завдяки точному «субтрактивному виробництву» він створює контрольовану гнучкість металевих трубок, елегантно вирішуючи основний парадокс медичного пристрою:потреба прогнутися через анатомію, зберігаючи жорстку функціональну силу. Виробники, які освоюють цю технологію, по суті,мікронні -конструктори металевих пружин-використання лазерів як щіток і металу як полотна для створення структур, які гнуться зі спритністю, але передають силу з жорсткістю. Вони забезпечують надійні «кістки та суглоби» для незліченних гнучких хірургічних інструментів і точних систем приводу.
